Detail 01 · Vorhangschiene im Trockenbau
Vorhangschiene im Trockenbau. Der Schnitt muss vor dem Deckenschluss stimmen.
Sechs typische Konflikte erkennen, zehn notwendige Planangaben prüfen und die Aufgabe für den Plancheck vorbereiten.
Die entscheidende Frage
Kann ein ausführendes Team aus Ihrem Schnitt erkennen, was gebaut, befestigt und später bedient werden soll?
Direktantwort
Eine einzelne Schienenlinie reicht nicht. Der Plan muss auch Stoffebene, Parkraum, tragfähigen Grund, Geometrie, Bedienung und Gewerkeschnittstellen lesbar machen.
Das konkrete Profil folgt erst danach. Maße, Lasten, Befestigungen und Radien werden am gewählten System und am Projekt bestätigt.
Konfliktatlas
Sechs Konflikte, die im Plan sichtbar sein müssen.
Nicht jede Lösung ist kompliziert. Teuer wird sie meist dann, wenn eine entscheidende Annahme unsichtbar bleibt und erst auf der Baustelle auftaucht.
Der tragfähige Grund fehlt
Im Detail ist nur die fertige Bekleidung gezeichnet. Wo die Schiene ihre Last tatsächlich abträgt, bleibt offen.
Im Plan lösen
Deckenaufbau, tragfähigen Befestigungsgrund und Verantwortlichkeit im Schnitt eindeutig benennen.
Der Stoff kollidiert mit dem Raum
Glasgriff, Fensterbank, Heizkörper oder Möblierung liegen im späteren Stoffweg, obwohl die Schienenlinie sauber aussieht.
Im Plan lösen
Nicht nur die Achse zeichnen: auch Stoffebene, Faltenpaket, Öffnungsweg und relevante Bauteile prüfen.
Der Parkraum existiert nicht
Der Vorhang öffnet, aber das Stoffpaket bleibt vor Verglasung, Tür oder Blickachse stehen.
Im Plan lösen
Gewünschte freie Öffnung und Parkseite im Grundriss festlegen; Stoffannahme als Projektangabe ergänzen.
Die Kurve ist nur eine Linie
Der Deckenspiegel zeigt einen eleganten Verlauf, sagt aber nichts über Machbarkeit, Stöße oder den späteren Lauf des Stoffes.
Im Plan lösen
Geometrie als verwertbare Plangrundlage liefern und Radien, Segmentierung sowie Stöße am gewählten System bestätigen.
Zwei Stofflagen teilen sich einen unmöglichen Raum
Store, Verdunkelung oder Akustikstoff kollidieren im Lauf oder blockieren sich im gemeinsamen Parkbereich.
Im Plan lösen
Reihenfolge, Laufanzahl, Faltenbild, Bedienung und Parkposition für jede Lage getrennt beschreiben.
Der Motor hat Strom, aber keinen Zugang
Motorseite, Zuleitung und Steuerung sind vorgesehen, Wartung oder Austausch wurden jedoch aus dem Detail herausgeplant.
Im Plan lösen
Motorseite, Leitungsweg, Steuerung, Fahrtrichtung und Wartungszugang vor dem Deckenschluss koordinieren.
Tragfähiger Grund
Projektbezogen nachweisen
Unterkonstruktion und Bekleidung
Montagereihenfolge abstimmen
Systemprinzip und Schienenachse
Läufe, Verlauf, Stöße und Zugang
Stoffebene
Falten, Weg und Parkraum
Das Prinzip zeigt nur die Koordinationsschichten. Es enthält keine übertragbaren Maße, Lasten oder Befestigungsabstände.
Planmarkierungen
Zehn Angaben, die aus einer Linie ein Detail machen.
Systemprinzip: sichtbar aufgebaut, eingelassen oder in die Oberfläche integriert
Schienenverlauf mit Anfang, Ende, Ecken, Kurven und geplanten Stößen
Anzahl der Läufe und eindeutige Zuordnung jeder Stofflage
Stoffannahme: Funktion, Material, Höhe, Faltengrad und projektbezogene Last
Öffnungsrichtung, Überlappung und benötigter Stoffparkraum
Deckenaufbau, tragfähiger Befestigungsgrund und Montagereihenfolge
Bauteile im Stoffweg: Glas, Griffe, Fensterbank, Heizkörper und Möblierung
Bedienung: manuell oder elektrisch, inklusive Motorseite und Leitungsweg
Oberflächenanschluss, Schutz während der Bauphase und spätere Zugänglichkeit
Zuständigkeit für Prüfung, Freigabe, Montage und Übergabe
Vom Entwurf bis zur Baustelle
Jede Phase braucht eine andere Entscheidung, nicht denselben Produkttext.
Sichtbild und Funktion
Schienenlinie, sichtbare oder verdeckte Wirkung, Stofflagen, Öffnungsrichtung und Parkzone.
Schnittstellen und Geometrie
Deckenaufbau, Untergrund, Stoffweg, Kurven, Stöße, Bedienung und Zugänglichkeit.
Leistungsgrenzen
Systemprinzip, Projektanforderungen, Zubehör, Koordination und klare Zuständigkeiten statt einer isolierten Artikelnummer.
Freigabe vor Schließen
Tatsächlichen Aufbau, Profil, Leitungswege und kritische Anschlüsse prüfen, solange Korrektur noch möglich ist.
Biege-Referenz · Hotel Savoyen Vienna
Freie Geometrie wird erst durch Fertigung zum gebauten Detail.

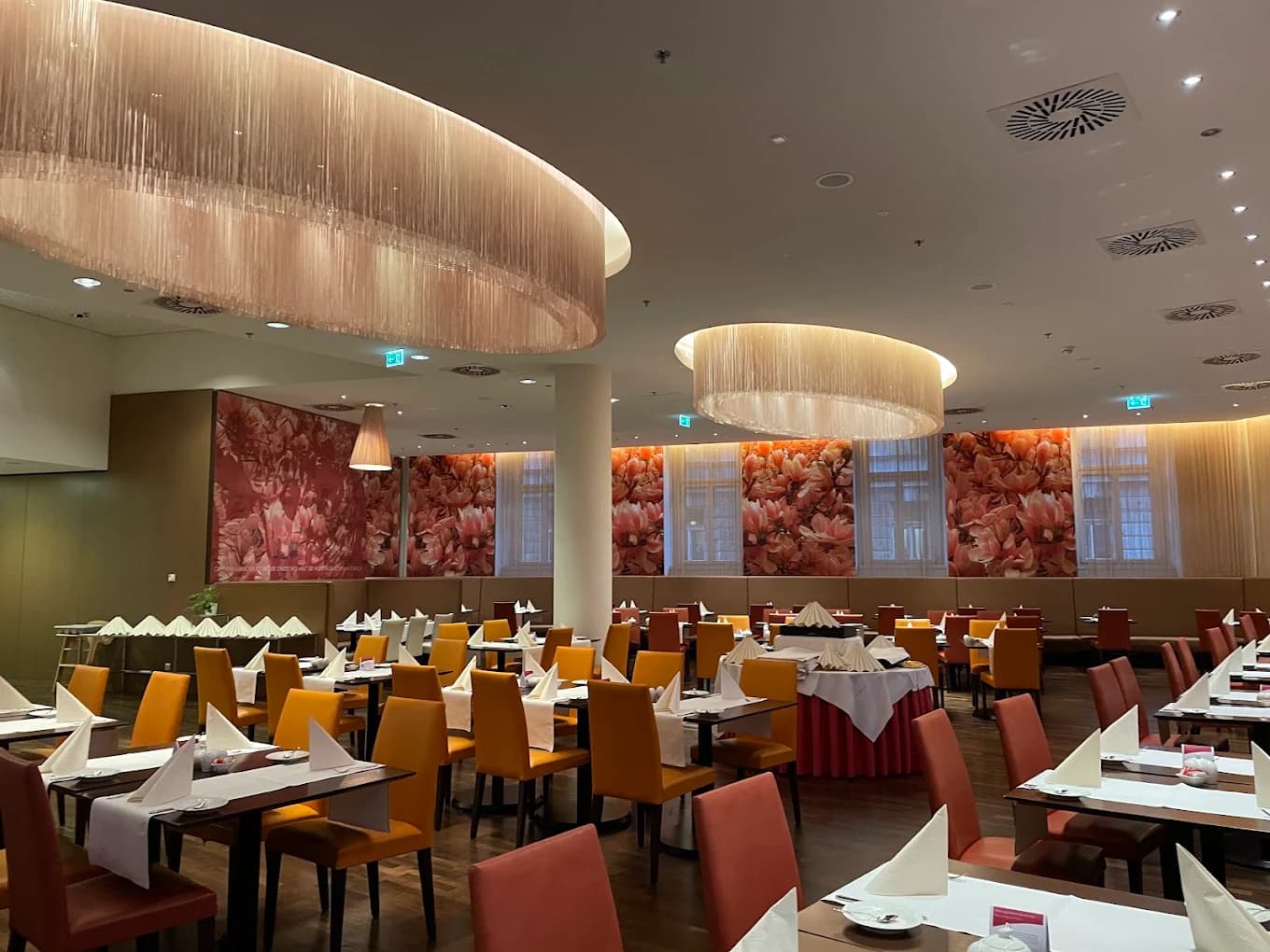

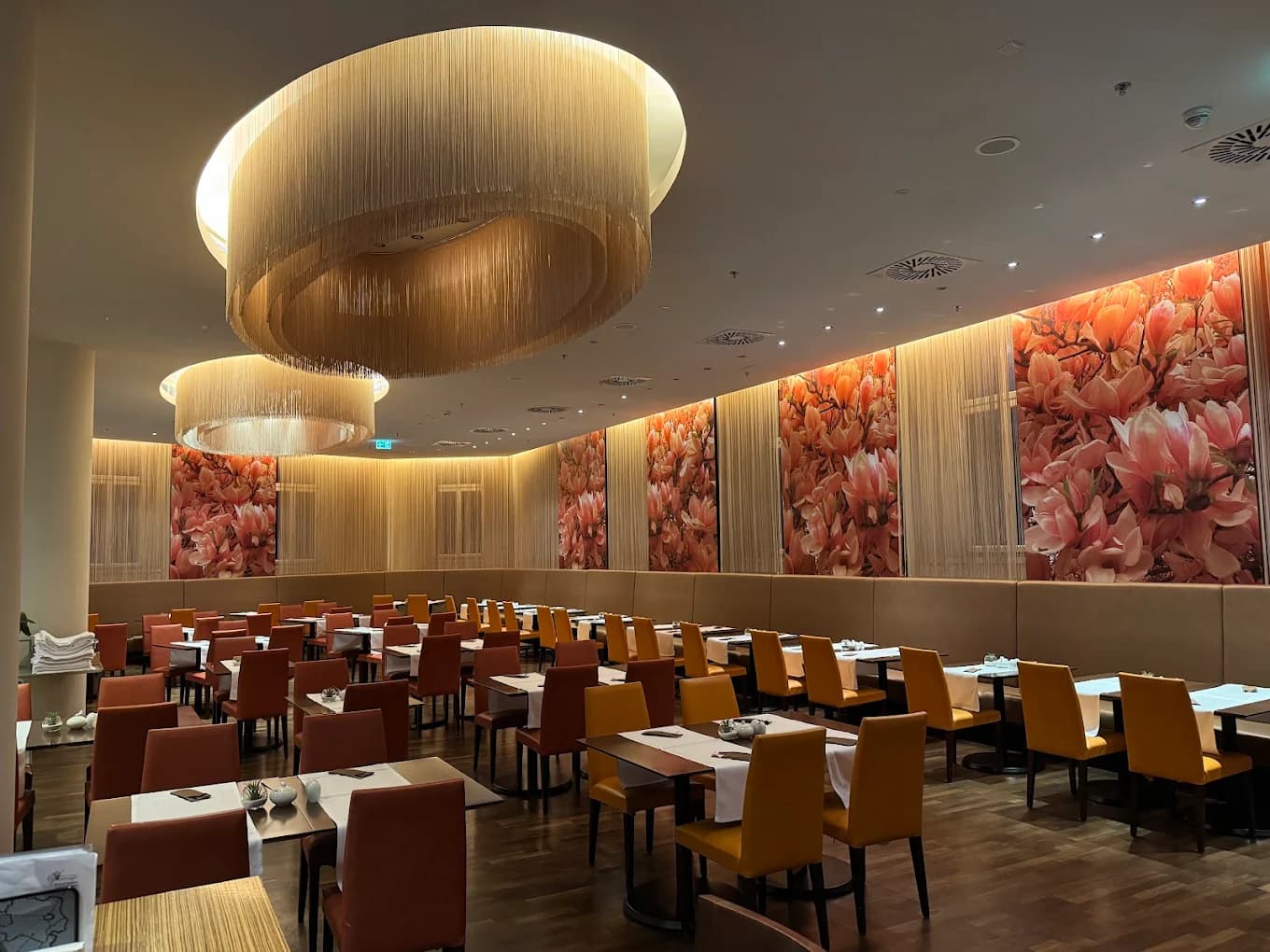

Für das Hotel Savoyen realisierte Elbers passgenau gebogene Schienensysteme für großformatige, geschwungene Stoffelemente. Die Sonderanfertigungen übersetzen die freie Deckengeometrie in eine ruhige, durchgängige textile Rauminszenierung.
Das Foto ist kein übertragbares Detail. Für ein neues Projekt müssen Geometrie, Profil, Stofflauf, Befestigung und Montagereihenfolge erneut geprüft werden. Genau diese Angaben strukturiert der Planungsbrief.
Hotel Savoyen ansehen →Mögliche Elbers-Systemfamilien
Erst den Aufbau klären. Dann das Profil auswählen.
Diese drei Katalogprofile zeigen unterschiedliche Systemprinzipien. Maß-, Last- und Befestigungsangaben bleiben bis zur internen technischen Freigabe im verlinkten Originaldatenblatt und werden am konkreten Projekt bestätigt.
01Art. 074101640 · Systemprinzip Einputz
Einputzschiene 0741, 1-läufig
Ausgangspunkt für eine integrierte einläufige Schienenführung. Oberfläche, Untergrund und Montagereihenfolge müssen gemeinsam geplant werden.
Technische Werte vor Veröffentlichung intern und danach projektbezogen bestätigen
Art. 074010640 · Systemprinzip Einbau
Einbau-Vorhangschiene 0740, 2-läufig
Ausgangspunkt für zwei textile Ebenen. Entscheidend sind nicht nur die Läufe, sondern Reihenfolge, Faltenpakete, Parkraum und der tatsächliche Deckenaufbau.
02Technische Werte vor Veröffentlichung intern und danach projektbezogen bestätigen
Art. 078010 · Systemprinzip Aufnahmeprofil
Hutprofil 0780 als Aufnahmeprinzip
Das Profil wird im Zuge des Deckenaufbaus als Aufnahme integriert. Damit kann die konkrete Bestückung als eigene spätere Systementscheidung koordiniert werden.
03Technische Werte vor Veröffentlichung intern und danach projektbezogen bestätigen
Elbers-Planungswissen
Vier Entscheidungen, die vor der Produktauswahl fallen.
Die folgenden Module bündeln wiederkehrende Fragen aus Ausführungsplanung und Baustelle und verbinden sie mit der Fertigungs- und Projektpraxis von Elbers. Sie ersetzen keine technische Freigabe, machen aber sichtbar, welche Angaben vor einer belastbaren Systemwahl fehlen.
01Deckenaufbau und Oberfläche
Deckenanschluss vor Oberfläche
Eine integrierte Schiene ist kein Finish-Thema. Sichtbild, tragfähiger Grund, Profilprinzip und Montagereihenfolge müssen feststehen, bevor die Decke geschlossen und die Oberfläche hergestellt wird.
Planungsentscheidungen
- 1Sichtbild festlegen: sichtbar aufgebaut, eingelassen oder flächenbündig integriert
- 2Deckenaufbau und tatsächlich tragfähigen Befestigungsgrund im Schnitt benennen
- 3Montagereihenfolge zwischen Unterkonstruktion, Profil, Bekleidung und Oberfläche klären
- 4Schutz während der Bauphase und spätere Zugänglichkeit mitplanen
Typischer Konflikt
Das Profil wird erst ausgewählt, wenn Unterkonstruktion und Bekleidung bereits fertig sind. Dann wird aus einer ruhigen Schattenlinie eine sichtbare Nachbesserungszone.
Elbers-Projektprüfung
Elbers gleicht Schienenprinzip, geplante Einbausituation und fehlende Schnittangaben ab, bevor Profilwahl, Werkstattvorbereitung und Montageweg festgelegt werden.
02Geometrie und Bewegung
Stoffweg und Parkraum gemeinsam zeichnen
Die Schienenachse beschreibt nur den Weg des Laufkanals. Für eine nutzbare Lösung müssen auch Stoffebene, freie Öffnung, Faltenpaket und Parkseite im Grundriss lesbar sein.
Planungsentscheidungen
- 1Gewünschte freie Öffnung und bevorzugte Parkseite festlegen
- 2Jede Stofflage mit eigenem Lauf, eigener Reihenfolge und eigener Parkzone beschreiben
- 3Griffe, Glas, Heizkörper, Fensterbank und Möblierung im Stoffweg berücksichtigen
- 4Kurven, Ecken, Endpunkte und geplante Stöße als verwertbare Geometrie übergeben
Typischer Konflikt
Die Linie im Deckenspiegel funktioniert, aber der geöffnete Vorhang bleibt vor Verglasung, Tür oder Blickachse stehen oder kollidiert beim Fahren mit dem Raum.
Elbers-Projektprüfung
Elbers prüft Plan, Skizze oder Schablone gemeinsam mit Stofflauf, Übergängen, möglicher Segmentierung, Transport und Montage, bevor eine gebogene Schiene gefertigt wird.
03Nutzung und textile Funktion
Textile Raumteilung als bewegliches Bauteil
Ein Vorhang mitten im Raum ist mehr als Dekoration. Er verändert Nutzung, Sichtbeziehungen und Akustik und bringt Stofffunktion, Schienenführung, Bedienung und projektspezifische Anforderungen an einem Deckenanschluss zusammen.
Planungsentscheidungen
- 1Zonierung, Sichtschutz und gewünschte offene beziehungsweise geschlossene Zustände definieren
- 2Vollständigen Schienenverlauf, Öffnungsrichtung und Stoffparkraum im Grundriss zeigen
- 3Stofffunktion, Höhe, Faltenbild und projektbezogene Lastannahme vor der Profilwahl klären
- 4Projektspezifische Anforderungen und Zuständigkeiten der beteiligten Gewerke benennen
Typischer Konflikt
Die Raumteilung wird als loses Ausstattungselement geplant, während Unterkonstruktion, Stoffparkraum oder Verantwortlichkeit erst auf der Baustelle sichtbar werden.
Elbers-Projektprüfung
Elbers verbindet Nutzungsaufgabe und Geometrie mit einer geeigneten Schienenfamilie und denkt Fertigung, Transport, Übergänge sowie Montage der Raumteilung gemeinsam.
04Antrieb und Gebäudetechnik
Motorisierung mit Zugang planen
Eine elektrische Schiene ist erst vollständig geplant, wenn Motorseite, Zuleitung, Steuerung, Fahrtrichtung und Wartungszugang zusammenpassen und nach dem Deckenschluss erreichbar bleiben.
Planungsentscheidungen
- 1Motorseite und gewünschte Öffnungs- beziehungsweise Fahrtrichtung festlegen
- 2Zuleitung, Übergabepunkt und vorgesehene Steuerungsart koordinieren
- 3Motoreinheit und Stoffparkraum ohne gegenseitige Kollision anordnen
- 4Wartung, Austausch und Zugang auch nach Fertigstellung der Decke ermöglichen
Typischer Konflikt
Strom ist vorgesehen, aber Motor und Verbindungspunkte verschwinden hinter einer geschlossenen Oberfläche oder kollidieren mit dem geplanten Stoffpaket.
Elbers-Projektprüfung
Elbers ordnet Motorposition, Schienenverlauf und Werkstattvorbereitung ein und benennt die noch offenen Schnittstellen zu Elektrik, Decke und späterer Wartung.
